Sugerencias para el diseño de la pared de gabion

Las paredes de gavión se han vuelto cada vez más populares en los últimos años porque son relativamente fáciles de construir y se pueden utilizar en una variedad de entornos, desde paisajismo residencial hasta proyectos de ingeniería civil. También son una opción ecológica porque están hechos de materiales naturales y pueden rellenarse con piedras de origen local.

Solo razonable Diseño de pared de gavión Y la disposición puede garantizar la durabilidad de las paredes de gavión y juega el mejor rendimiento durante los proyectos. Aquí enumeramos varias sugerencias para el diseño y la disposición de las paredes de gavión para su referencia.

Estas sugerencias se basan únicamente en diseños estándar de la industria. Sin embargo, hay tipos de terreno y situaciones en las que las dianas no serán suficientes. Debe ponerse en contacto con ingenieros profesionales.

Sugerencias para paredes arquitectónicas de gabion y revestimiento de gabion

La pared arquitectónica de gaviones o el revestimiento de gaviones adopta principalmente gaviones soldados, y la altura, la longitud y las profundidades varían según los diseños de los proyectos, sin importar cómo diseñen las paredes de gaviones, hay algunas sugerencias básicas para su deferencia.

Un dibujo muestra la relación de altura y profundidad de la pared de gaviones.

Relación 2:1

La estructura de pie libre no debe exceder la proporción de 2:1. Y muro de contención de gaviones con terreno plano detrás o pendientes de menos de 5 grados. No debe exceder la relación 2:1.

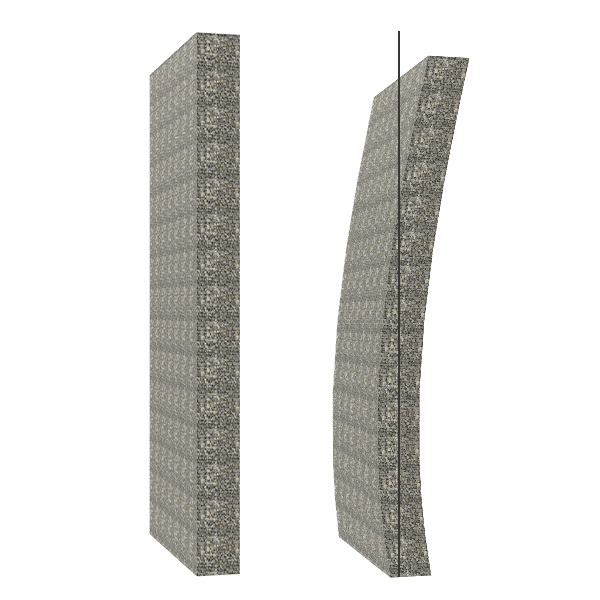

Un dibujo muestra que la pared del gavión es demasiado estrecha y está colapsada.

Apoyo interno

Las estructuras, como la pared de gaviones, el revestimiento de gaviones o el poste de gaviones inferior a la proporción de 2:1, necesitarán soportes internos para evitar el colapso.

Un dibujo muestra la posición de los postes de soporte en la pared de gaviones.

1,5 × Profundidad

Se recomiendan los postes de soporte para el soporte de gaviones y deben extenderse al menos a 1,5 × Profundidad desde la parte superior del gavión. Los postes de apoyo deben ser lo suficientemente fuertes como para que no se rompan ni se doblen bajo la carga de la pared de gaviones.

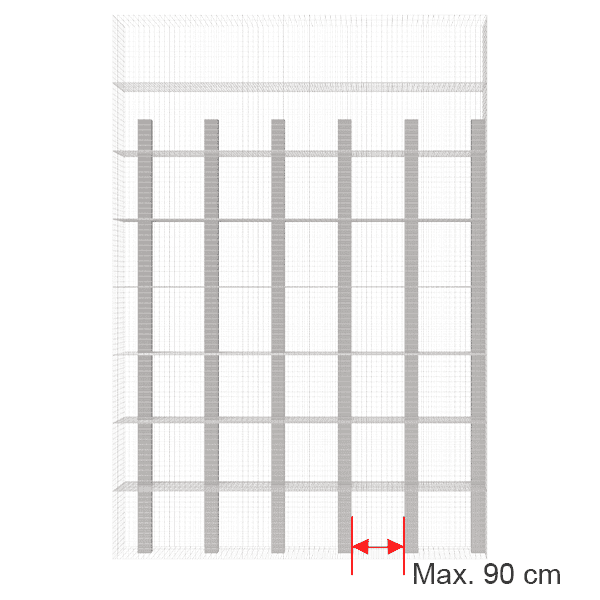

Un dibujo muestra el espacio del poste de soporte de la pared de gaviones.

Espaciado de 90 cm

El espaciado de los postes de soporte de gaviones no debe tener más de 3 pies de distancia.

Un dibujo muestra cómo sujetar la jaula de gaviones a los postes de soporte.

Bracewire

Se sugiere que las jaulas de gavión se aten a los postes de soporte con alambre

Sugerencias para el muro de retención de gabion

Los muros de contención de Gabion adoptan gaviones soldados o gaviones tejidos para la pendiente, la orilla del río y la estabilidad de la construcción. Algunos de los proyectos necesitan una estructura muy alta. Aquí enumeramos algunas sugerencias sobre el muro de contención de gaviones para su referencia.

El muro de contención de Gabion es un sistema de masas. Cuanto más alto proteja el muro de contención, más pesado debe ser el muro. El diseño estándar para una pared de gaviones es una pirámide. En general, por cada aumento de 1 m en la altura de la pared, la profundidad de la canasta de la fila inferior debe aumentarse en medio metro.

Para la retención de alturas de pared de hasta 3 metros

Un dibujo muestra la disposición y el diseño del muro de contención de gaviones de 1 metro de altura.

Pared de 1 metro de altura

Es una estructura muy simple, que puede estar hecha de 1 m × 1 m × 1 m o 2 m × 1 m × 1 m cesta con alambre de 3mm de espesor.
Los muros de gavión de 0,5 m de profundidad solo se recomiendan para situaciones, donde el banco es bastante estable y donde se necesita menos fuerza.

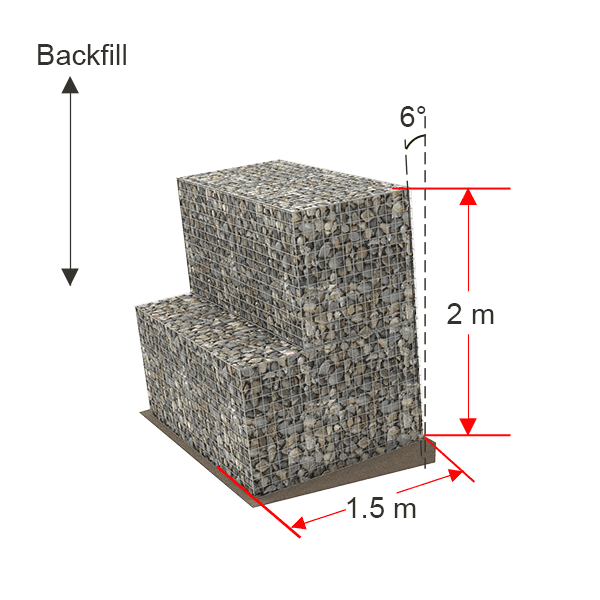

Un dibujo muestra la disposición y el diseño del muro de contención de gaviones de 2 metros de altura.

Pared de 2 metros de altura

La fila inferior del muro de contención de gaviones debe tener 1,5 m de profundidad y la fila superior debe tener 1 m de profundidad y el cable también puede ser de 3mm.
Puede organizar los gaviones de la fila superior un poco más atrás para una estructura más estable.

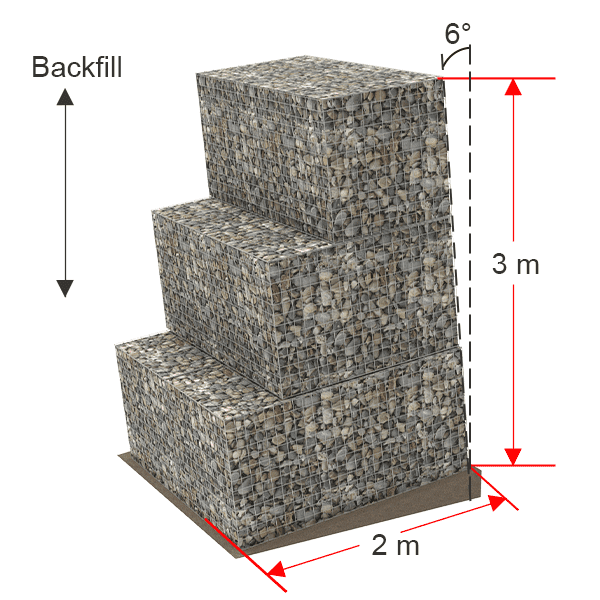

Un dibujo muestra la disposición y el diseño del muro de contención de gaviones de 3 metros de altura.

Pared de 3 metros de altura

La fila inferior es de 2 metros de profundidad, la fila central es de 1,5 metros de profundidad y la fila superior es de 1 m de profundidad.
Además, recomendamos elegir cables de 4mm de espesor en la fila inferior para soportar el peso pesado y evitar el abultamiento.

Para la retención de alturas de muro por encima de 3 metros

Para más de 3 m, aún puede usar los mismos principios de aumentar la profundidad en 0,5 m, pero puede ser preferible escalonar las cestas hacia atrás y elegir los cables de acero más gruesos.

Un dibujo muestra la disposición y el diseño del muro de contención de gaviones por encima de los 3 metros.
Se instala una pared de gaviones en el patio.
Un muro de gaviones está instalado en la calle.
Un muro de gaviones está instalado en el parque.
Se utiliza un muro de contención de 3 capas de gaviones como cimentación.
Se instala un muro de contención de 4 capas de gaviones en la base de pendiente.
Un muro de contención de 8 capas de gaviones al borde de la carretera.
