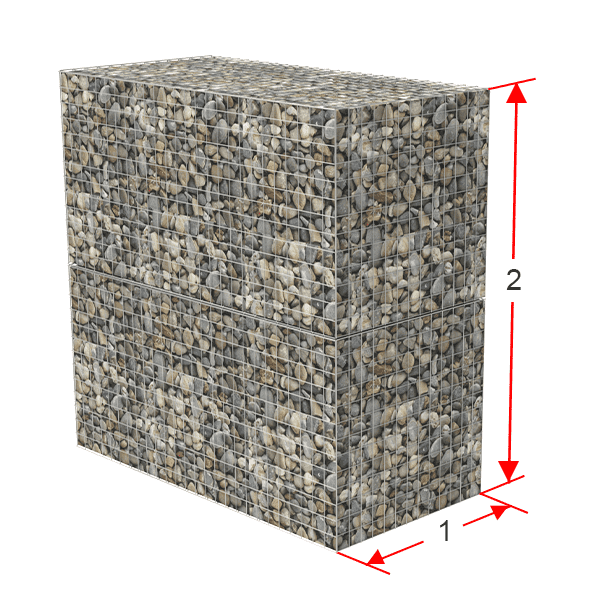

2:1の比率
自立構造は2:1の比率を超えてはいけません。 そして、背後に平らな地面または5度未満の斜面を持つガビオン擁壁。 2:1の比率を超えてはいけません。
EnZar®
Gabionの壁のデザインのための提案
ガビオンの壁は、比較的簡単に構築でき、住宅の造園から土木プロジェクトまで、さまざまな環境で使用できるため、近年ますます人気が高まっています。 彼らはまた、天然素材から作られ、地元の石で満たされることができるので、环境にやさしいオプションです。
合理的なもののみ Gabion壁デザイン そして配置はgabionの壁の耐久性を保証でき、プロジェクトの間に最もよい性能を演じます。 ここでは、参考のためにガビオン壁のデザインと配置に関するいくつかの提案をリストします。
これらの提案は、業界標準の設計のみに基づいています。 しかし、地上のタイプと、設計が十分ではない状況があります。 プロのエンジニアに連絡する必要があります。
建築ガビオンウォールとガビオンクラッディングの提案
建築用ガビオン壁またはガビオンクラッディングは主に溶接ガビオンを採用しており、高さ、長さ、深さはプロジェクトの設計によって異なります。ガビオン壁の設計に関係なく、服従に関する基本的な提案がいくつかあります。
内部サポート
ガビオン壁、ガビオンクラッディング、ガビオンポストなどの構造物は、2:1の比率未満であり、崩壊を防ぐために内部サポートが必要になります。
1.5×深さ
サポートポストはgabionのサポートのために推薦され、gabionの上からの少なくとも1.5×の深さに伸びる必要があります。 サポートポストは、ガビオン壁の荷重の下でスナップしたり曲がったりしないように十分に強くする必要があります。
90 cmの间隔
ガビオンサポートポストの間隔は3フィート以下でなければなりません。
Bracewire
ガビオンケージは、ブレスワイヤーでサポートポストに接続することをお勧めします
ガビオン保持壁の提案
ガビオンの擁壁は、斜面、川岸、建設の安定性のために、溶接されたガビオンまたは織られたガビオンを採用しています。 いくつかのプロジェクトは非常に高い構造を必要とします。 ここでは、参考のためにgabion擁壁に関するいくつかの提案をリストします。
ガビオンの保持壁は大量システムです。 保持壁が高いほど、壁は重くなければならない。 ガビオン壁の標準的なデザインはピラミッドです。 一般に、壁の高さが1 m増加するごとに、最下列のバスケットの深さを0.5メートル増加させる必要があります。
3メートルまでの壁の高さを保持するため
1メートルの高い壁
それは1 m × 1 m × 1 mまたは2 m × 1 m × 1 m × 1 m厚いワイヤーで作ることができる非常に単純な構造です。
0.5 mの深さのガビオン壁は、バンクがかなり安定していて強度が少ない状況でのみ推奨されます。
2メートルの高い壁
ガビオン保持壁の最下列は1.5mの深さであるべきであり、最上列は1 mの深さであるべきであり、そしてワイヤーは同様に3 mmであることができる。
より安定した構造のために、最上列のガビオンを少し後ろに配置できます。
3メートルの高い壁
一番下の列は2メートルの深さ、真ん中の列は1.5メートルの深さ、一番上の列は1 mの深さです。
その上、重い重量に耐え、膨らみを防ぐために、一番下の列に4 mmの太いワイヤーを選択することをお勧めします。
3メートル以上の壁の高さを保持するため
3 mを超える場合でも、深さを0.5m増やすという同じ原則を使用できますが、バスケットをずらして、より厚い鋼線を選択することが望ましい場合があります。
